塗系統部件包括：噴塗房體結構、噴塗槍機構、噴塗工裝以及電氣控制系統等部分組成。

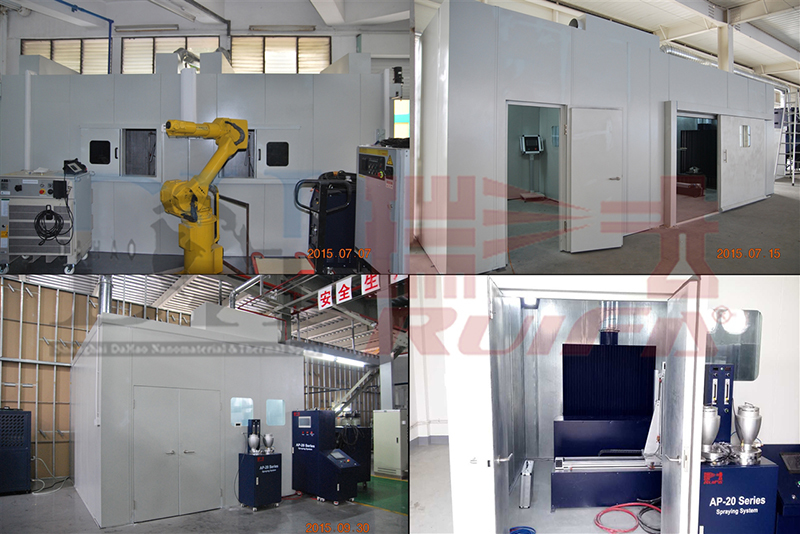

噴塗房體結構

1、噴塗隔音房室體同噴砂房，由金屬結構件支撐并加固。隔音牆材料：1.2mm 鍍鋅鋼闆+45mm 吸音棉+ 适量支撐+45mm 吸音棉+1mm網孔鍍鋅鋼闆，使得噪音在噴塗房外1米處≤85dB；

2、噴塗房采用頂送側吸的氣流組織，采用自然進風，一側設置吸風口；

3、噴塗房安裝有照明燈，照明采用AC220V，18W×4隻防爆燈，所有的照明燈都由增強玻璃保護起來；

4、噴砂房單側開有檢修小門方便工作人員更換噴槍易損件及調節噴塗距離，并有增強玻璃檢視窗口，可方便操作人員觀察噴塗情況；

噴塗工裝

非标定制，與噴砂工裝類同，圖片僅供參考。

電氣控制系統

1、本系統配置電氣控制櫃一套，對設備所有開啓/中斷/中轉等要求的操作進行控制。操作方式爲按鈕式，控制單元采用PLC控制；

2、電氣元件采用國内外知名品牌産品如SIEMENS的PLC、歐姆龍的繼電器、施耐德的限位開關等，有效保證設備無故障運行。
