TSR300F HVAF-ARC 活性燃燒高速燃氣電弧噴塗系統

工作原理

HVAF-ARC系統是使用固體和粉芯絲材，噴塗緻密或細膩的塗層。TSR300H噴槍利用電弧熔融線材并利用HVAF高速燃氣噴束霧化和加速熔融粒子。噴塗頭大小與常規電弧一樣，但含有一環形燃燒室霧化器圍繞的線材接觸點。在這個相當短的燃燒室内有一個熱催化插片激活空氣-燃料的燃燒并保持燃燒穩定。燃燒室産生的高速氣流直接進入電弧區域，霧化熔融材料，加速粒子并将其推進到基材表面形成塗層。這種氣流氧含量低，并在電弧區域防止液态金屬的氧化反應。

耐用設計

由于應用與常規電弧噴塗系統一樣簡單，HVAF-ARC系統一樣簡單，HVAF-ARC系統展現了傑出的操作可靠性和簡便性。操作者隻需裝好線材，按下開關，啓動HVAF焰流，然後開始噴塗。幾秒鍾就可拆開噴槍，這使維修和保養變得相當簡單。

全套系統

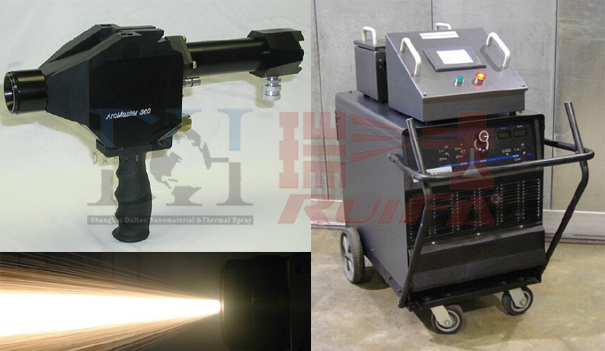

TSR300H HVAF-ARC高速燃氣電弧噴塗系統包括：噴槍、點火箱、控制台（觸摸屏）、線材盒和電源。可選丙烷氣化器或天然氣升壓器以保證穩定的氣體流量和壓力。

噴槍設計特點

1、觸頭由鎢-銅合金制成，即使使用硬質線材并在300A的工作電流下噴塗，也能長時間工作；

2、空氣冷卻的燃燒室可提供大約800米/秒的霧化噴束。獨特并獲得專利的一體化設計使更換工作以秒計算并且方便進入線材觸頭位置；

3、輕型噴槍由先進材料制成，保證噴槍在苛刻的工業環境中可靠工作；

4、不論是用非常硬的固體線材或有延展性的粉芯線材送絲輪都可提供可靠的線材緊扣，防止滑動；

5、加硬鋼制成的前後線材導向裝置；

6、瑞士生産的強有力的帶行星齒輪的直流電機被保護在防塵罩中。

塗層滿足韌性工作

低孔隙率韌性塗層

由于霧化的粒子非常細微并且被加速到很高的速度，并且粒子飛行過程中有防氧化反應保護，HVAF-ARC工藝形成的塗層元素及相間分布均勻，使得塗層緻密且結構細膩。

除了噴塗所有材料都可得到以上的塗層優勢，TSR300H噴槍在噴塗粉芯線材時還展現出特别的性能。這種線材的硬面塗層表現出抗沖蝕和磨損能力提高，并且在許多應用中可替代鍍硬鉻。

TSR300H噴槍性能指标

線材驅動類型                                         直流電機

線材直徑，mm                                      1.6或2.0

最大電弧電流，A                                    300

電弧電壓，VDC                                      20-38

工作循環，%                                         100

燃料氣體                                               丙烷、天然氣

空氣消耗量，cfm                                    40

空氣壓力，Bar                                       7-9

燃料消耗量（丙烷），kg/min                   0.068

燃氣壓力，Bar                                       7-9

燃燒室冷卻類型                                      空氣冷卻

點火類型（隻用于啓動時）                       火花塞

重量，kg                                              2.8
