噴砂系統部件包括：噴砂房體結構、自動分砂循環系統、噴砂槍機構、噴砂工裝以及電氣控制系統等部分組成或者采用封閉式自動噴砂櫃。

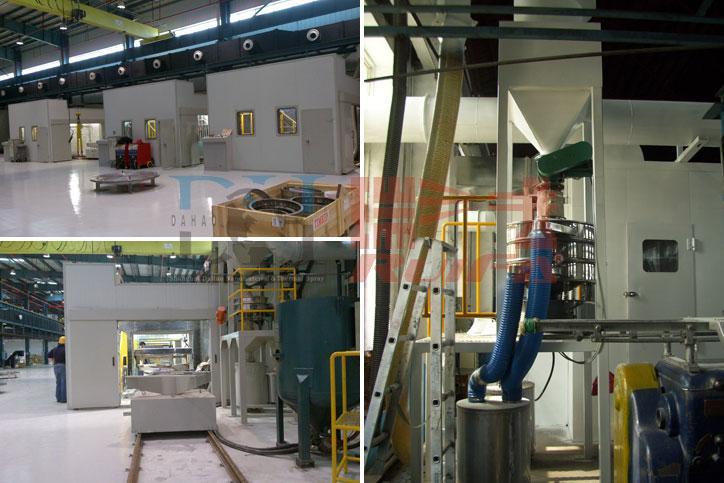

噴砂房體

1、噴砂房由金屬結構件支撐并加固，内壁附有一層橡膠，用以減小砂粒對牆體的沖擊以及噴砂産生的噪音；

2、在噴砂房的頂部設計有百葉進風口以滿足噴砂房所需風量（進風口采用我公司自主研發的消音設計，有效降低噴砂時噪音排放,并能阻止砂粒的外洩），符合GB12348-90《工業企業廠界噪聲标準》；

3、噴砂房頂部還設計有除塵器吸 風口，用于吸收含有噴砂過程中産生的不能回收利用的細碎顆粒的空氣；

4、噴砂房還安裝有照明燈，照明采用AC220V，18W×4隻防爆燈，所有的照明燈都由增強玻璃保護起來；

5、設備所用鋼結構件（型材、鋼闆等）均經過噴塗底漆和面漆；

6、噴砂房單側開有檢修門，方便工作人員更換噴砂槍易損件及調節噴砂距離，并有增強玻璃檢視窗口，可方便操作人員觀察噴砂情況；

7、噴砂房爲封閉區域，在噴砂工作狀态，應控制粉塵外洩。

自動分砂循環系統

1、噴砂房内地面是由鋼質格栅覆蓋的蜂窩地闆、蜂窩地闆回收系統由2條蜂窩地闆模塊組成；

2、噴砂房下部配備磨料回收機構；

3、從蜂窩地闆回收的磨料通過管道被輸送到磨料旋 風分離器中，在這裏将好的可重新使用的磨料從灰塵和碎片中分離出來；

4、分離後的磨料經篩選裝置篩子選後，可使用的磨料收集至磨料 桶中，并在磨料底部加裝一組電阻絲，可有效避免磨料受潮。無法使用的磨料落至垃圾桶當中；

5、分離器本體内部安裝有抗磨損層，以最大限度提高分離器的壽命；

6、振動篩采用三維震動，2層振動篩網分别爲16目和24目，過濾掉大于16目和小于24目的磨料，保留24目至16目的磨料，并收集于磨料桶。

噴砂槍機構

1、系統配置一把射吸式或壓力式噴砂槍，吸砂管位于磨料儲存筒下部，通過法蘭、氣動閥與其連接；

2、噴砂槍所需壓力爲0.4-0.7MPa，單把噴砂槍的噴砂效率爲1.86m2/h；

3、噴槍通過對吸砂管閥門的控制可以實現“噴砂”和“吹氣”兩個功能，當噴砂工作完成後，PLC根據設定可實現“吹氣”功能，此時噴槍隻出氣、不出砂；

4、噴砂槍配置有磨料流量調節閥門，可根據需要調節噴砂操作時磨料的流量。（該閥門控制流量精确，操作非常簡單）。

噴砂工裝

根據工件的尺寸、外形定制。

電氣控制系統

1、本系統配置電氣控制櫃一套，對設備所有開啓/中斷/中轉等要求的操作進行控制。操作方式爲按鈕式，控制單元采用PLC控制；

2、電氣元件采用國内外知名品牌産品如SIEMENS的PLC、歐姆龍的繼電器、施耐德的限位開關等，有效保證設備無故障運行。

噴砂櫃

FCI-6.5型射吸式噴砂槍，是一種小型的手持式噴砂工具。它可用作噴塗（焊）前的表面清潔毛化處理，也可除漆、焊縫清理、制備毛化玻璃和其他零件的噴毛處理，噴砂效果良好。工作原理爲壓縮空氣進入空氣進口，通過噴射嘴，其高速氣流從噴砂噴射出時噴射嘴與噴砂嘴之間産生負壓區，将砂粒入并和高速氣流一起 射向工件表面。

由噴砂櫃和小型除塵設備組成，全封閉式結構，方便幹淨，适合小零件和試樣的噴砂加工。噴砂形成的粉塵，由除塵器過濾後排放到室外。

主要參數如下

（a）外型尺寸：2×4×2.5（長×寬×高）米，

（b）照明：2盞200w防爆燈
